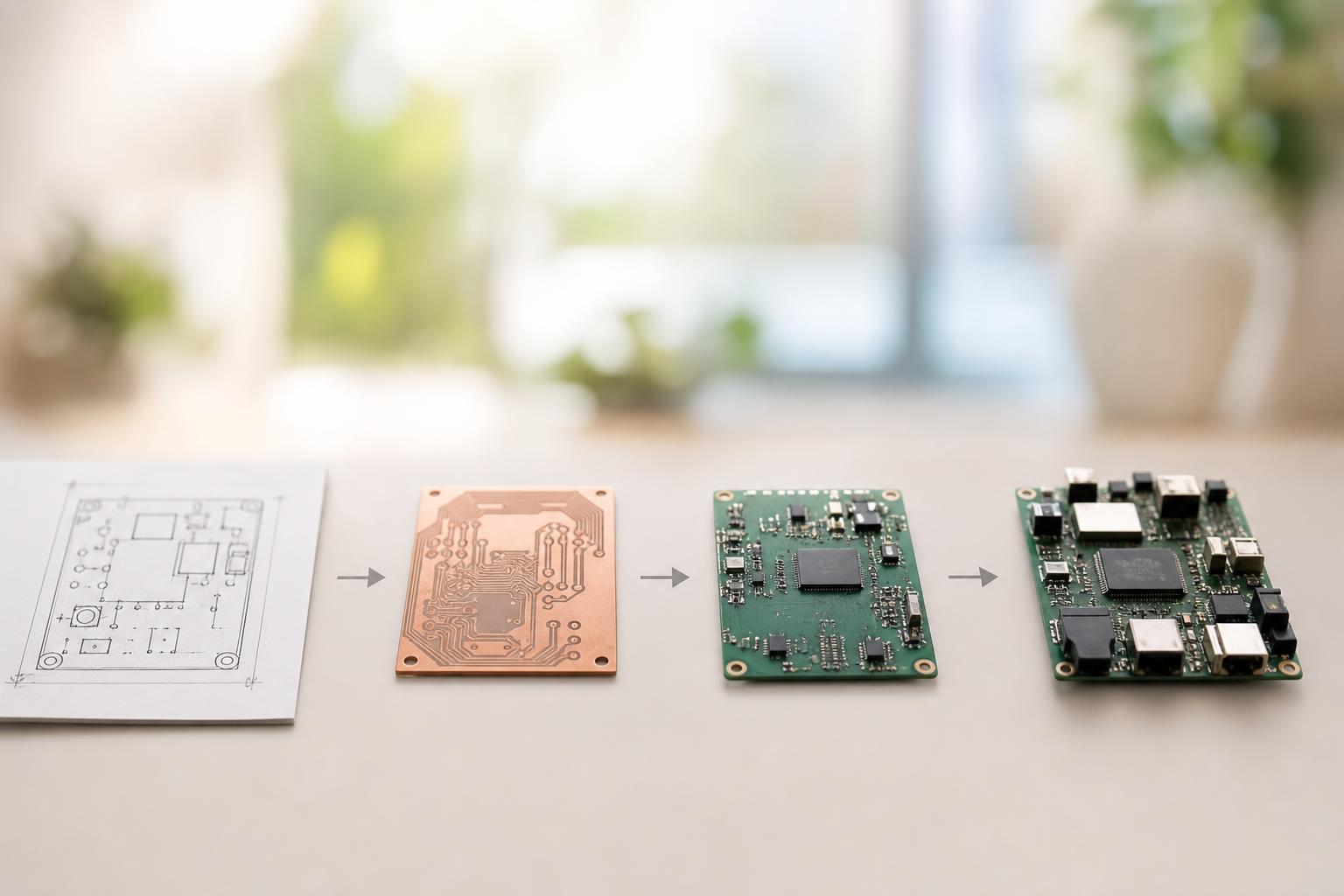

Passer du schéma au concret avec un prototype carte électronique représente une étape décisive dans tout projet d’électronique. Entre la première esquisse sur papier et le circuit fonctionnel testé sur établi, chaque phase du processus mérite une attention particulière. Que vous soyez ingénieur confirmé ou maker passionné, comprendre les étapes clés de cette transition vous permettra de gagner du temps, d’éviter les erreurs coûteuses et de concrétiser vos idées avec efficacité. Découvrez comment transformer vos plans en réalité, pas à pas.
De l’idée au schéma : poser les bases du projet
Tout projet électronique commence par une phase de réflexion et de conception. Avant même de toucher un composant ou de lancer un logiciel de dessin, il est essentiel de définir précisément les fonctions attendues du circuit, les contraintes techniques et les conditions d’utilisation. Cette étape initiale conditionne l’ensemble du processus : un cahier des charges bien rédigé permettra d’éviter de nombreuses erreurs en aval et de guider chaque décision technique avec cohérence. Les ingénieurs et concepteurs expérimentés le savent : une heure passée à bien définir le besoin en vaut dix en phase de débogage. Il s’agit donc de répondre à des questions clés : quelle sera la tension d’alimentation ? Quels signaux doivent être traités ? Faut-il prévoir une connectivité sans fil ? Autant de paramètres qui orientent dès le départ les choix de composants et d’architecture.
Une fois le cahier des charges établi, l’ingénieur passe à la création du schéma électronique. Cet outil graphique représente les connexions logiques entre les différents composants : microcontrôleurs, résistances, condensateurs, transistors, régulateurs de tension, etc. Des logiciels spécialisés comme KiCad, Altium Designer ou Eagle facilitent ce travail en proposant des bibliothèques de composants et des outils de vérification automatique. Le schéma n’est pas encore un circuit physique : c’est une représentation abstraite, mais rigoureuse, du comportement électrique souhaité. C’est à partir de ce document fondamental que l’on pourra, dans une étape ultérieure, passer du schéma au concret avec un prototype carte électronique et valider les hypothèses de conception dans un environnement réel.
Du dessin à la réalité : la conception du PCB
Une fois le schéma validé, vient l’étape de la conception du circuit imprimé, communément appelé PCB (Printed Circuit Board). Cette phase consiste à transposer le schéma logique en une disposition physique des composants sur un support isolant, généralement en résine époxy. Le concepteur doit alors placer chaque composant de façon optimale, en tenant compte des contraintes thermiques, électromagnétiques et mécaniques. Les pistes conductrices qui relient les composants doivent respecter des règles strictes : largeur minimale selon l’intensité transitée, distances d’isolation, longueurs contrôlées pour les signaux haute fréquence. Ce travail de routage, parfois perçu comme une discipline artistique autant que technique, demande expérience et rigueur. Un mauvais placement peut générer des interférences, des chutes de tension ou des problèmes thermiques difficiles à diagnostiquer.
Les logiciels de conception assistée par ordinateur (CAO) offrent aujourd’hui des fonctionnalités avancées pour faciliter cette tâche : vérification des règles de conception (DRC), simulation électromagnétique, visualisation 3D du circuit fini. Une fois le routage terminé et validé, les fichiers Gerber sont générés. Ces fichiers constituent le langage universel que les fabricants de circuits imprimés utilisent pour produire les cartes. Il est recommandé de faire relire le fichier par un autre ingénieur avant envoi, car une erreur à ce stade entraîne des délais et des coûts supplémentaires. La rigueur appliquée ici se retrouvera directement dans la qualité et la fiabilité du circuit assemblé.
Les points clés à vérifier avant de lancer la fabrication
- Vérification des règles de conception (espacement, largeur de piste, taille des vias)
- Contrôle de la nomenclature des composants (BOM) pour s’assurer de leur disponibilité
- Validation des empreintes des composants par rapport aux fiches techniques fabricants
- Revue du plan de masse pour limiter les perturbations électromagnétiques
- Simulation des signaux critiques en haute fréquence si nécessaire
La fabrication et l’assemblage : donner vie au circuit
Avec les fichiers de fabrication validés, on entre dans la phase concrète de production. Le fabricant de PCB grave les pistes conductrices sur le support isolant, perce les trous nécessaires, applique le masque de soudure et la sérigraphie. Selon les technologies choisies — simple face, double face ou multicouches — le processus varie en complexité et en coût. Une fois les cartes nues reçues, l’assemblage des composants peut commencer. Deux grandes technologies coexistent : le montage en surface (CMS ou SMD), où les composants sont soudés directement sur la surface de la carte, et le montage traversant (PTH), où les pattes des composants passent à travers des trous percés. Les productions industrielles utilisent généralement la sérigraphie de la pâte à braser, le placement automatique et le four à refusion pour les composants CMS.
Pour un projet de développement ou une série courte, il est souvent judicieux de faire appel à un spécialiste du prototypage rapide. Des sociétés spécialisées proposent des services complets allant de la fabrication du PCB à l’assemblage, en passant par l’approvisionnement des composants. Cette approche accélère considérablement les cycles de développement et permet de se concentrer sur la conception plutôt que sur la logistique. Notre guide sur les prototype carte électronique vous permettra de mieux comprendre les étapes d’un tel service et les critères pour choisir un partenaire fiable. Le recours à ces expertises externes est aujourd’hui une pratique courante, même dans les grandes entreprises, pour des raisons d’efficacité et de maîtrise des coûts.
Les étapes clés de l’assemblage professionnel
- Application de la pâte à braser par sérigraphie sur les pastilles de soudure
- Placement automatique des composants CMS par machine pick-and-place
- Passage en four à refusion pour la solidification des joints de soudure
- Inspection optique automatique (AOI) pour détecter les défauts d’assemblage
- Soudure manuelle ou par vague pour les composants traversants
- Contrôle final et tests électriques en circuit (ICT) si applicable
La validation et les tests : s’assurer que le circuit fonctionne
Un circuit assemblé n’est pas encore un produit fini : il doit être testé et validé de façon rigoureuse avant tout déploiement. La première mise sous tension est un moment délicat qui requiert des précautions particulières. Il est conseillé de commencer par vérifier l’absence de court-circuit avec un multimètre, puis d’alimenter le circuit avec une alimentation de laboratoire à courant limité pour éviter tout dommage en cas d’erreur de câblage. L’oscilloscope et l’analyseur logique deviennent alors des outils indispensables pour observer les signaux aux points critiques : horloge, bus de communication, signaux d’entrée-sortie. Chaque bloc fonctionnel doit être testé individuellement avant de valider l’ensemble du système.
La phase de validation ne s’arrête pas aux tests fonctionnels de base. Il faut également s’assurer que le circuit respecte les normes réglementaires applicables selon son domaine d’utilisation : compatibilité électromagnétique (CEM), sécurité électrique, résistance aux conditions environnementales (température, humidité, vibrations). Ces tests peuvent nécessiter des équipements spécialisés et parfois des laboratoires accrédités. Si des défauts sont détectés, des itérations sont nécessaires : modification du schéma, ajustement du routage, changement de composants. C’est précisément pourquoi passer du schéma au concret avec un prototype carte électronique en milieu contrôlé est si précieux : cela permet de détecter et corriger les anomalies avant la production en série, limitant ainsi les risques financiers et techniques. Un prototype bien validé est la garantie d’une industrialisation sereine et d’un produit final fiable.
